鈑金加工 數控沖床
模具
鈑金加工
數控沖床
NEX模具（EM標準）
只要一把扳手就能實現高度調整和沖芯裝卸，模具維護時間大幅減少。用于EM系列時能最大發揮其特長，生產效率大幅提高。
詳細規格
| 模具型號 | 模具尺寸 (英寸) |
彈簧 | 導套 | 最大加工板厚 (mm) |
下模 |
|---|---|---|---|---|---|
| NCT長 標準 氣吹型 | ? | NEX彈簧(裝置式) | 封閉導套(推薦) 開放式導套(脫模交換式) |
SPC:6.0 AL:6.0 SUS:3.0 |
真空下模 |
| ? |

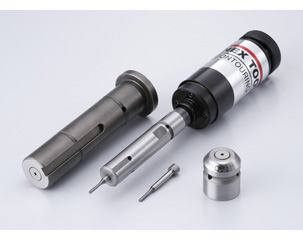

輪廓模具（EM標準）
在0.5mm間距的精密蠶食沖切加工中使原本需要專用模具的特殊加工也可能化。為應對高沖切率做了大量工作。
詳細規格
| 模具型號 | 模具尺寸 (英寸) |
尖端沖頭直徑 (mm) |
適應下模 | 最大加工板厚 (mm) |
材質 |
|---|---|---|---|---|---|
| NCT長氣吹型 | ? | φ2.0 | 局部真空下模型 模具鑲塊式 |
SPC:1.6 SUS304:1.0 |
尖端沖頭:APH 尖端下模:粉末鋒鋼 |

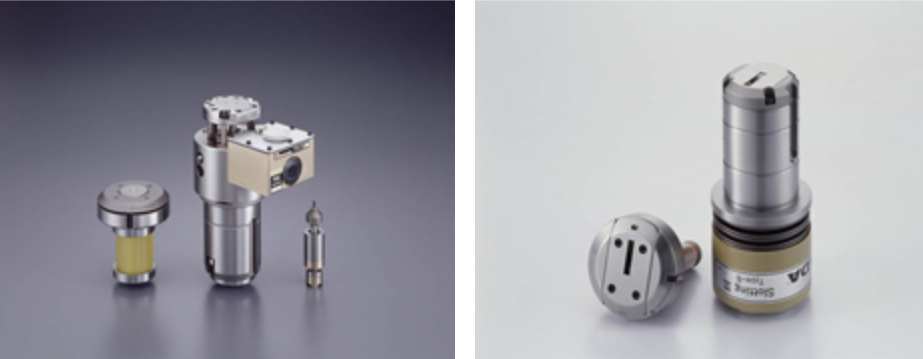

無接刀模具Ⅲ（EM標準）
到夾鉗再定位為止可實現無接刀加工。
詳細規格
| 模具型號 | 模具尺寸 (英寸) |
沖頭刀寬 (mm) |
最大加工板厚 /標準規格 (mm) |
最大加工板厚 /APH規格 (mm) |
連續沖切最大間距 (mm) |
|---|---|---|---|---|---|
| 無接刀Ⅲ TypeB | 3 ? | 6～10 | SPCC:2.3 AL:3.0 SUS:1.5 |
SPCC:2.3 AL:3.0 SUS:2.0 |
1.6ｔ＜ｔ→20 ｔ≦1.6ｔ→25 |
| 4 ? | 1.6ｔ＜ｔ→30 ｔ≦1.6ｔ→35 |
寸動折彎模具（EM標準）
使用折彎機有一定危險的小折邊彎曲可以在數控沖床上實現加工。此外，僅通過改變下模方向就可應對4種不同板厚。
詳細規格
| 模具型號 | 模具尺寸 (英寸) |
彎曲方向 | 彎曲精度 | 板厚/下模4面 (mm) |
尖端沖頭寬 (mm) |
|---|---|---|---|---|---|
| 寸動折彎 | 2 | 向下 | ±30' | 0.5 0.8 1.0?1.2 1.5?1.6 |
10/15/20/25/30 |
微連接切斷模具（EM標準）
進行工件最終切斷和排出的高速微連接分離模具。
從前手工完成的分料作業由數控沖床自動完成。
詳細規格
| 模具型號 | 模具尺寸 (英寸) |
最大產品尺寸 (mm) |
|---|---|---|
| 微連接切斷 | 3 ? | 65正方 |
| 4 ? | 85正方 |
去毛刺模具（EM標準）
模具形狀根據產品形狀來作成。
通過用數控沖床壓反面毛刺來減少去毛刺作業。
詳細規格
| 模具型號 | 模具尺寸 (英寸) |
壓毛刺量 | 材質 | 板厚 (mm) |
加工方向 |
|---|---|---|---|---|---|
| NCT長 | ?~4 ? | C 0.2程度 | SPC/AL/SUS | 0.5以上 | 向上 |
刻印用樣沖模具（EM標準）
依賴手工制品的區分作業。
從產品上下面給予快速標注，用于工序的消減。
標準模具
AMADA數控沖床標準模具可實現高品質的加工。
特殊模具
AMADA的成形模具可高品質地實現以板加強用和部品安裝用為基礎的加工以及通風窗等各種成形加工。也制作對應客戶規格的其他特殊模具
